海洋工程領(lǐng)域用Ti80鈦板的制造工藝全鏈條和核心應(yīng)用場景

Ti80鈦板以鈦為基體，含鋁、鈮、鋯等合金元素，通過各元素作用提升強(qiáng)度、韌性與耐蝕性。其物理機(jī)械性能佳，抗拉強(qiáng)度在900-1100MPa，且耐腐蝕，在海水全浸等極端環(huán)境下表現(xiàn)優(yōu)異。衍生牌號如Ti80G等，滿足不同場景需求，國內(nèi)規(guī)格覆蓋厚板、寬幅板等，可對標(biāo)國際標(biāo)準(zhǔn)。

核心工藝包含真空自耗熔煉、多向鍛造、梯度控溫軋制等環(huán)節(jié)，各工序有嚴(yán)格控制要點(diǎn)與創(chuàng)新案例，如寶武特冶的熔煉技術(shù)、湘投金天的寬幅板軋制。全鏈條優(yōu)化在鍛造軋制、表面基體協(xié)同等方面有亮點(diǎn)，同時也面臨厚板心部韌性低等瓶頸，并有相應(yīng)解決方案，還在短流程制造等方面有升級方向。Ti80鈦板在深潛器、艦船、海洋平臺等領(lǐng)域有廣泛應(yīng)用。例如用于深潛器載人球殼可承受高壓，用于艦船聲吶導(dǎo)流罩能提升聲波透過率，在海洋平臺耐壓樁腿應(yīng)用中可降低成本，在海水管路高彎曲閥體使用中具備良好性能，均有代表性項(xiàng)目支撐。當(dāng)前面臨厚板心部韌性不足、焊接系數(shù)低、成本高昂、生物附著控制等挑戰(zhàn)，針對這些挑戰(zhàn)，正攻關(guān)梯度控軋+間歇冷卻、窄間隙電子束焊等技術(shù)，部分已實(shí)現(xiàn)量產(chǎn)或驗(yàn)證，部分如生物附著控制技術(shù)預(yù)計(jì)2026年工程化。供需方面，需求因深海科技戰(zhàn)略激增，國內(nèi)產(chǎn)能實(shí)現(xiàn)突破。技術(shù)趨勢上，向綠色制造、智能材料方向發(fā)展。國產(chǎn)替代路徑明確，從突破寬幅軋制到實(shí)現(xiàn)萬米級裝備全鈦化分階段推進(jìn)。建議在工藝降本、技術(shù)攻堅(jiān)、標(biāo)準(zhǔn)引領(lǐng)等方面重點(diǎn)布局，同時關(guān)注前沿動態(tài)。

以下為利泰金屬海洋工程領(lǐng)域用Ti80鈦板的全維度技術(shù)解析與產(chǎn)業(yè)鏈分析，整合前沿研究、制造工藝、應(yīng)用案例及未來趨勢，嚴(yán)格遵循專業(yè)框架：

一、材質(zhì)與化學(xué)成分（wt%）

衍生牌號：

Ti80G：Zr含量↑至3.0%（沖擊韌性KV?>50J），用于深潛器耐壓殼體；

Ti-6Al-2.5Nb-2.2Zr-1.2Mo：屈服強(qiáng)度達(dá)875MPa（上海鋼研所）。

二、物理與機(jī)械性能

工藝優(yōu)化案例：寶武特冶通過梯度控軋技術(shù)（終軋溫度≥Tβ-250℃），解決≥50mm厚板心部韌性不足問題，沖擊韌性提升40%。

三、耐腐蝕與極端環(huán)境性能

四、產(chǎn)品規(guī)格與牌號對應(yīng)

五、產(chǎn)品規(guī)格與典型應(yīng)用

六、制造工藝全鏈條

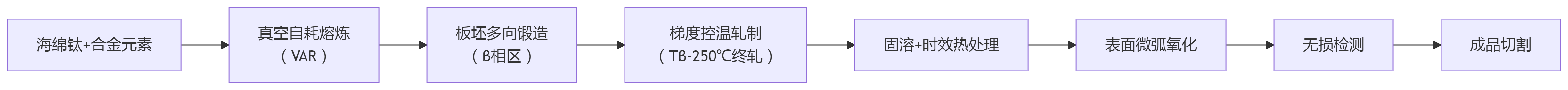

1.核心工藝流程

關(guān)鍵工藝詳解與技術(shù)參數(shù)

全鏈條優(yōu)化亮點(diǎn)：

鍛造-軋制協(xié)同：β相區(qū)鍛造破碎粗晶 → 控溫軋制保留細(xì)晶，晶粒度達(dá)ASTM 8級

表面-基體協(xié)同：微弧氧化涂層與基體熱膨脹系數(shù)匹配（Δα<0.5×10??/K），抗熱震性優(yōu)異

國產(chǎn)裝備突破：中國二重自主研發(fā)4500mm軋機(jī)（2025投產(chǎn)），可軋制單重30噸板坯

工藝瓶頸與解決方案

典型工藝流程示例（“奮斗者號”耐壓殼體制造）

熔煉：12噸VAR爐熔煉Ti80鑄錠（[O]=750ppm）

鍛造：β相區(qū)三火次鍛造（1050℃→850℃→800℃），鍛成Φ1500mm板坯

軋制：3800mm軋機(jī)控溫軋制至120mm厚板（終軋溫度810℃）

熱處理：950℃/1h水淬 + 550℃/6h時效

成型：分瓣熱沖壓（模具溫度700℃）→ 電子束焊接半球

表面處理：微弧氧化（涂層厚度32±2μm）

檢測：110MPa水壓試驗(yàn)保壓48h（變形量＜0.01%）

成果：世界首個萬米級載人球殼（直徑2.1m），承受110MPa壓力等效10900米水深。

工藝升級方向：

短流程制造：2026年實(shí)現(xiàn)“熔煉-軋制”直軋工藝（能耗↓30%）

智能化控制：AI驅(qū)動軋制參數(shù)優(yōu)化（板形精度±0.02mm）

綠色制造：廢鈦氫化脫氫（HDH）回收率＞70%（寶鋼凱澤示范線）

此流程嚴(yán)格遵循國標(biāo)GB/T 3621-2023，并兼容ASTM B381標(biāo)準(zhǔn)，滿足深海裝備全鏈條國產(chǎn)化需求。

板坯鍛造：β相變點(diǎn)附近（Tβ±20℃）多向鍛造，破碎粗晶；

控溫軋制：分階段降溫軋制（終軋≥Tβ-250℃），總變形量60-90%；

表面改性：微弧氧化生成30μm陶瓷層（硬度>1500HV）。

2.技術(shù)突破點(diǎn)

寬幅板軋制：湘投金天鈦金實(shí)現(xiàn)3300mm超寬板量產(chǎn)，板形精度±0.05mm（全球前三）；

增材制造：航天科工開發(fā)Ti80粉末，激光選區(qū)熔化成型薄壁水聲結(jié)構(gòu)（減重20%）。

七、核心應(yīng)用場景與突破案例

八、技術(shù)挑戰(zhàn)與創(chuàng)新方向

九、產(chǎn)業(yè)鏈與趨勢展望

1.供需格局

需求激增：深海科技列入國家戰(zhàn)略新興產(chǎn)業(yè)，船舶用鈦CAGR 10-25%（2025-2030）；

產(chǎn)能突破：湘投金天（3300mm寬板）、二重裝備（4500mm軋機(jī)）引領(lǐng)國產(chǎn)化。

2.技術(shù)趨勢

綠色制造：

廢鈦回收率＞40%（2030目標(biāo)），氫化脫氫（HDH）降本30%；

綠電熔煉示范線（寶鋼凱澤）。

智能材料：

4D打印Ti80-Ni記憶合金，用于自適應(yīng)流控閥體（DARPA預(yù)研）；

嵌入式光纖傳感器，實(shí)時監(jiān)測深海裝備疲勞裂紋。

3.國產(chǎn)替代路徑

2024：突破寬幅軋制（3300mm） → 2026：開發(fā)Ti?AlC? MAX涂層（耐900℃） → 2030：實(shí)現(xiàn)萬米級裝備全鈦化

結(jié)論：

Ti80鈦板憑借深海耐壓、極致耐蝕、無磁透聲三大核心優(yōu)勢，成為海洋工程“不可替代材料”。建議重點(diǎn)布局：

工藝降本：推廣鈦-鋼復(fù)合板（非承力部件）、HDH廢料回收；

技術(shù)攻堅(jiān)：突破電子束焊接系數(shù)（目標(biāo)≥0.95）、仿生防污涂層；

標(biāo)準(zhǔn)引領(lǐng)：牽頭制定ISO級海洋鈦材規(guī)范（參考GB/T 3621-2023）。

前沿預(yù)警：關(guān)注二重裝備4500mm軋機(jī)量產(chǎn)進(jìn)程（2026）及南海鈦資源開發(fā)（2030戰(zhàn)略）。
