面向航空航天高性能部件的Ti60合金磁場輔助電弧熔粉增材制造創新與表征——橫向靜磁場偏轉電弧抑制粉末飛濺，系統研究電流對成形尺寸的調控作用及粉末“固態-熔滴-熔池”三態轉化機制，分析基體區/層帶區微觀組織差異，突破絲材限制實現近凈成形

序言

隨著航空航天工程的快速發展，其關鍵部件材 料的服役性能面臨愈發嚴峻的挑戰[1-2].Ti60合金是 我國自主研發的600℃高溫鈦合金，具有高比強度、 優異的常溫和高溫性能，是制造航空發動機葉盤、 葉片等部件的理想材料[3-4].目前，壓氣機葉盤等高 溫鈦合金部件往往采用整體鍛造和機加工的方式生 產，造成嚴重的材料浪費[5].

增材制造技術具有無需模具、近凈成形等特點， 與傳統制造方法相比，能夠減少材料浪費、降低生 產成本，已經成為航空航天高性能金屬部件制造和 修復的關鍵技術[6-7].其中，電弧增材制造由電弧焊 接技術發展而來，具有很高的沉積效率和較低的生 產成本，在制造大尺寸部件方面展現出明顯優勢[8-9].此外，相對于激光等高能束熱源，電弧的能量密度 較低，熔池的深寬比較小，不易產生工藝性氣孔.在高致密度、高疲勞性能材料的制造方面，極具發 展前景[1,6,10].但是，目前電弧增材制造的原材料形式 僅局限于絲材.隨著航空航天材料的發展，很多高性 能材料難以拉拔成尺寸均勻的絲材.相對而言，粉末 形式的原材料更容易制備，并且能夠更加靈活地改 變?cè)爻煞諿11-12].

因此，將電弧熱源與粉末原材料搭配，可以實 現材料成分的靈活調控，并有望制造高致密度、高 性能的部件.然而，由于電弧力的作用，粉末容易被 吹飛形成飛濺，很難實現穩定的熔化和沉積[13].電弧 等離子體主要由帶電粒子組成，這些粒子在磁場中 會受到洛倫茲力，從而改變其原有的運動軌跡，最 終影響電弧的力熱分布特性[14-15].國內外學者在電 弧焊接/增材制造過程中施加磁場，研究其對焊接過程的影響，發現磁場是調控電弧、熔滴過渡和焊縫 成形的有效手段[14,16]；合理的磁場形式還能夠抑制 柱狀晶的形成，細化材料的微觀組織[17-18].

為此，文中在TIG電弧熔粉增材制造過程中施 加橫向靜磁場，期望通過改變電弧特性，穩定焊接 過程.以Ti60合金為例，研究了電流對成形尺寸的 影響規律，以及試樣的微觀組織和力學性能.

1、試驗方法

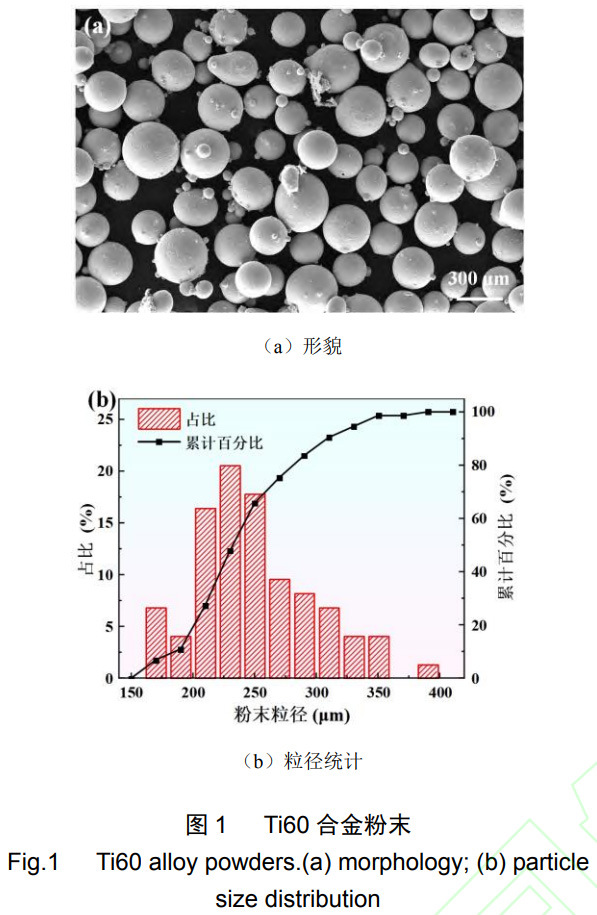

文中采用的增材制造基板為100mm×40mm×10mm的TC4鈦合金.沉積金屬原材料為旋轉 電極法制備的Ti60合金粉末，其形貌和粒徑統計如 圖1所示.篩選出粒徑大于150 μm的粉末用于電弧 熔粉增材制造，一方面粉末的質量較大，不容易被 吹飛；另一方面，該粒徑在激光定向能量沉積（53 μm ~150 μm）和激光粉末床熔融技術（15 μm ~53 μm）的理想尺寸范圍之外，能夠降低材料成本[19].TC4基板和Ti60粉末的合金元素成分如表1所 示.

表 1 基板及粉末材料的化學成分（質量分?jǐn)?shù)，%）

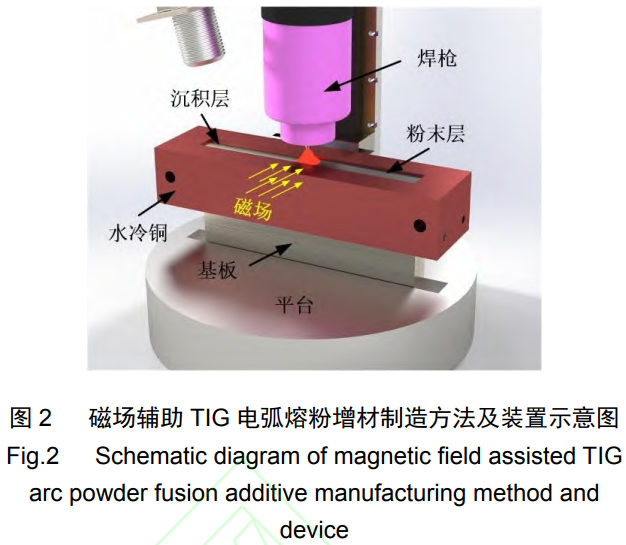

磁場輔助TIG電弧熔粉增材制造方法原理和裝 置如圖2所示.首先，在基板表面均勻地鋪一層粉末，TIG電弧由粉末層上方掃過.伴隨著電弧的加熱和離 開，粉末經歷熔化和凝固過程，形成沉積層.不斷重 復上述的鋪粉和電弧加熱過程，進行材料的逐層沉 積疊加，實現目標部件的增材制造.

磁場輔助TIG電弧熔粉增材制造裝置主要由TIG焊槍、送粉裝置、勵磁裝置、水冷銅夾具和平 臺等主要部分組成.在外加橫向靜磁場的作用下，電 弧特性及其對粉末的作用效果能夠發生改變.此外， 在基板外圍裝夾水冷銅，一方面通過加快熔融金屬 的冷卻速率，改善合金的微觀組織和力學性能；另 一方面減小基板的變形和殘余應力.采用高速攝像 機對增材制造過程中的粉末運動和熔化行為進行拍 攝.研究中主要采用的工藝參數如表2所示.焊接電 源的電流輸出模式為方波脈沖模式.

表 2 主要工藝參數

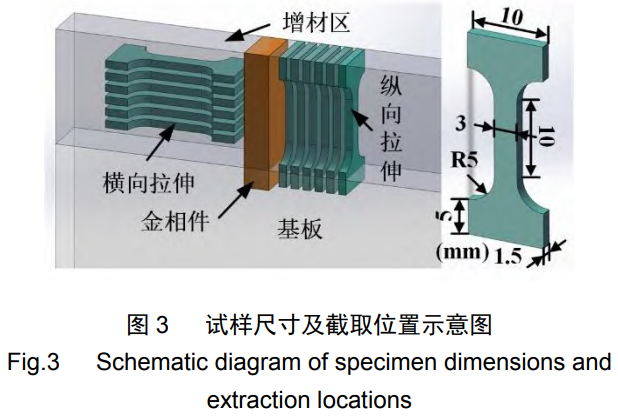

如圖3所示截取試樣，對磁場輔助TIG電弧熔 粉增材制造的Ti60合金墻體試樣的力學性能和微 觀組織進行表征.采用萬能力學試驗機進行常溫拉 伸測試.將金相試樣的橫截面采用SiC砂紙研磨，SiO₂懸濁液拋光，然后配制Kroll試劑（1 mL HF、6 mL HNO₃和43 mL H₂O）進行金相腐蝕，借助掃 描電子顯微鏡進行組織拍攝.

2、結果與討論

2.1 粉末飛濺現象及磁場輔助抑制

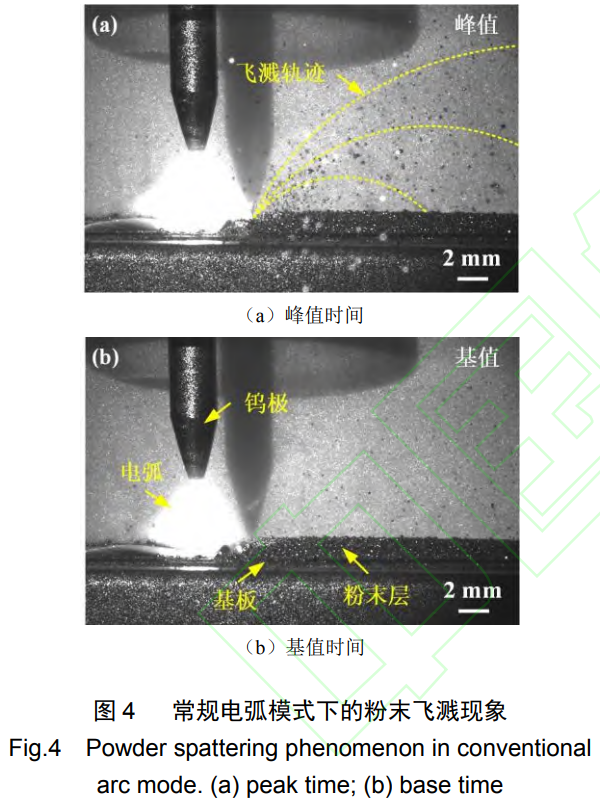

借助高速攝像機拍攝了常規電弧熔粉增材制造 過程中的粉末飛濺現象，如圖4所示.在峰值電流時 間，電弧的前端與粉末直接接觸.大量的粉末在電弧 力的作用下脫離粉末層，向前方飛出，形成飛濺.峰值電流時間，電弧的寬度較大，且隨著電弧的向 前移動，粉末飛濺現象持續發生.當轉變到基值電流 時間，電弧的寬度顯著減小，電弧前端接觸不到未 發生熔化的粉末層.故在此時間段幾乎不產生粉末 飛濺.飛濺現象因脈沖工藝具有明顯的周期性.

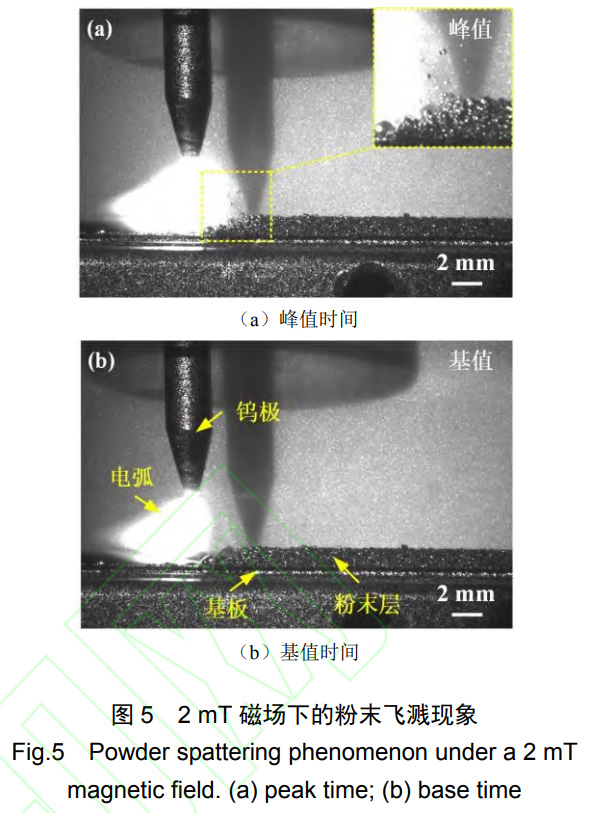

借助高速攝像機拍攝了2mT磁場下的粉末飛 濺現象，如圖5所示.施加磁感應強度為2 mT的橫 向磁場后，電弧形貌發生明顯變化，由對稱的鐘罩 形轉變?yōu)橄蚝髠?cè)偏轉，電弧前側的寬度明顯減小， 后側的寬度顯著增加.電弧前端等離子流的方向由 前下方轉變?yōu)檎路剑a(chǎn)生飛濺的粉末數量明顯減 少，飛濺距離顯著減小.

2.2 成形工藝研究及粉末熔化行為分析

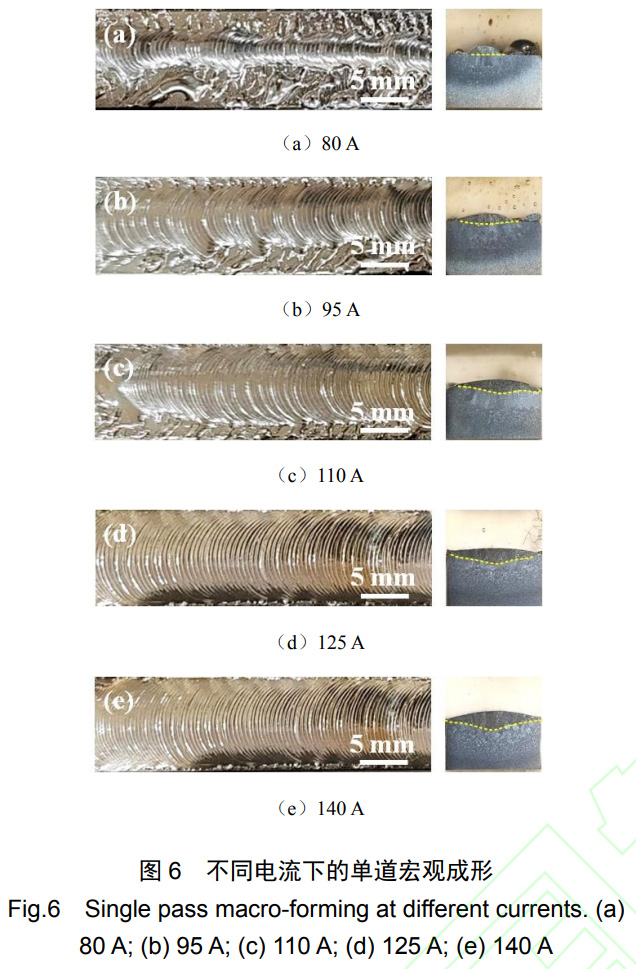

通過單道沉積試驗，研究了電流對磁場輔助TIG電弧熔粉增材制造宏觀成形的影響，其表面形 貌和截面成形如圖6所示.在小電流條件下，焊道寬 度很小，且非常不均勻.在焊道周圍存在大量斷續分 布的球化金屬，顯著增大了多道沉積時的產生未熔 合缺陷的風險.此時只有中心焊道處的金屬實現了 有效沉積.隨著電流的增加，焊道的形貌逐漸變得美 觀，寬度大幅增加，均勻性明顯改善，球化金屬顯 著減少.

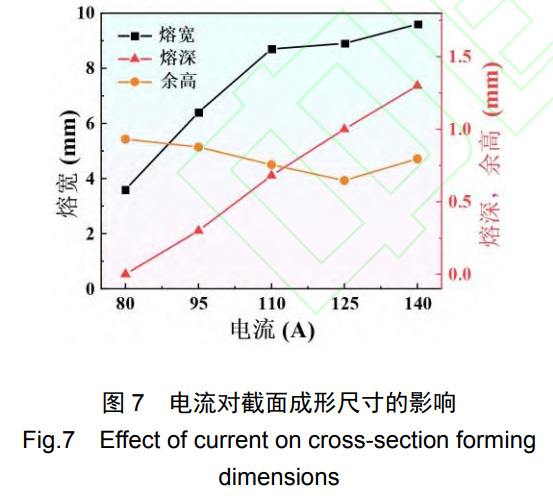

進一步定量研究了電流對熔寬、熔深和余高等 截面成形尺寸的影響，如圖7所示.隨著電流的提高， 熔寬大幅增加.當電流達到110 A后，熔寬的增加幅 度顯著減小.熔深隨著電流的提高基本呈線性增加 趨勢.熔寬和熔深的增加主要?dú)w因于對粉末和基板 金屬熱輸入的增大.余高比較穩定，受電流影響較小.這是因?yàn)椋陔娏鬏^小時，焊道內的有效沉積金屬 較少，造成余高較小；電流較大時，金屬的鋪展寬 度增加，也會導致余高減小.

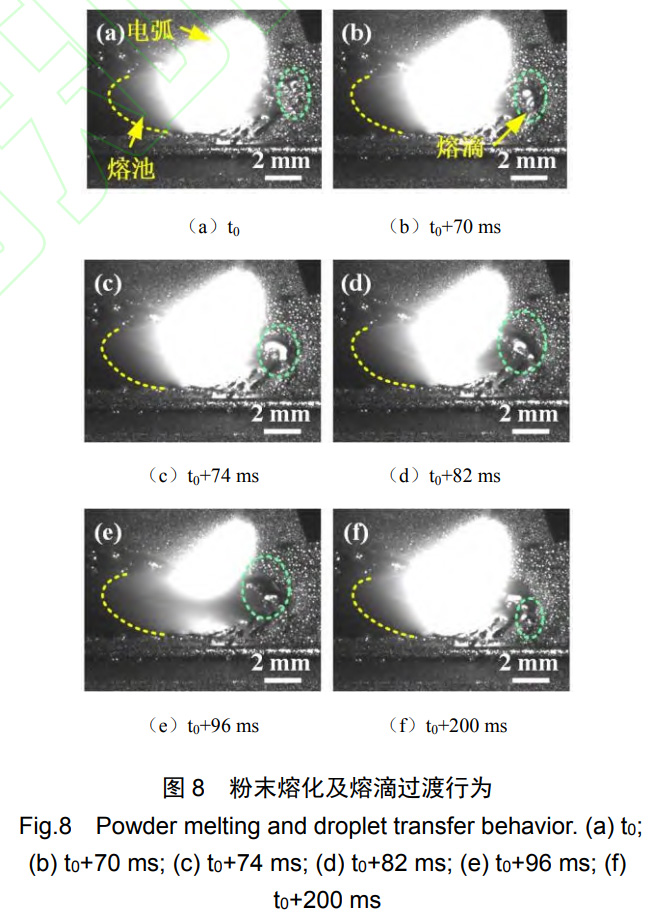

為了探究這種現象的成因，采用高速攝像機拍 攝了平均電流125 A，磁感應強度2 mT條件下的粉 末熔化行為，如圖8所示.電弧前端的低溫區首先與 粉末接觸并逐漸向前移動.這部分粉末在其加熱下 發生熔化并聚集成“熔滴”.這一現象與激光增材制 造中的“球化”現象類似[20].隨著電弧的持續加熱和 電弧更高溫度區域的到達，更多的粉末發生熔化， 并入熔滴中使其長大.當相鄰的兩個熔滴長大到足以互相接觸時，會發生合并，形成一個新的、更大 的熔滴.熔滴不一定呈規則的球狀，有些會呈橢球形 或其他不規則形狀.隨著電弧高溫區及其下方的熔 池繼續向前移動，熔滴與熔池前端接觸.在表面張力 作用下，熔滴中的液態金屬被“吸入”熔池中，完 成“過渡”.熔池在吸入熔滴的液態金屬后，體積瞬 間增加，熔池發生明顯的震蕩.在5 Hz的低頻脈沖 條件下，上述熔滴形成、長大和過渡的過程主要發 生在峰值電流時段.基值電流時段電弧的能量較低， 尺寸較小，只伴隨著很小程度的熔滴形成和長大.總之，粉末在電弧加熱下，經歷形成熔滴-熔滴長大-熔滴過渡等多個階段實現沉積，并在低頻脈沖工藝 下呈現周期性變化特征.

此外，在小電流條件下，熔池的寬度較小.兩側 的粉末只受到電弧低溫區的加熱，經歷熔滴的形成 和長大，但無法過渡到熔池中，最終在凝固后保留 這種形狀，如圖6 (a)所示.

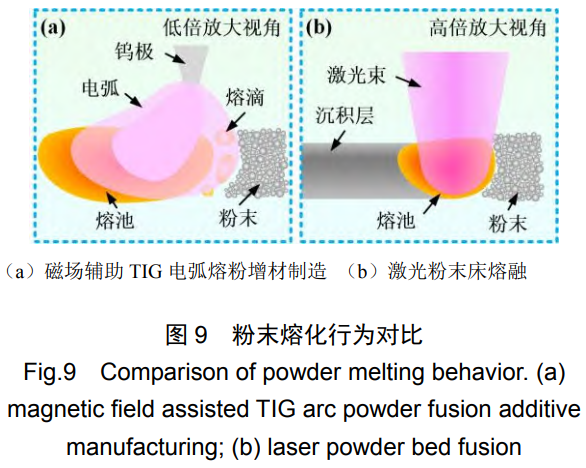

磁場輔助TIG電弧熔粉增材制造與激光粉末床 熔融過程中的粉末熔化行為示意圖如圖9所示.由于 電弧熱源的能量密度較低，且由中心向周邊呈緩降 分布，粉末在其作用下呈現出固態粉末、熔滴和熔 池3種狀態.而激光束的能量密度極高，通常只存在固態粉末和熔池2種狀態，因此在沉積過程中不發 生熔滴過渡現象.

2.3 力學性能及微觀組織分析

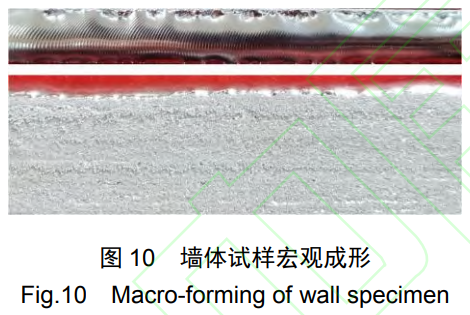

采用平均電流125 A，磁感應強度2 mT，單層 雙道的工藝參數制造了Ti60合金墻體試樣，其宏觀 成形如圖10所示.試樣成形良好，由于水冷銅的約 束，試樣側壁平直，且表面存在一層未熔化的粉末.

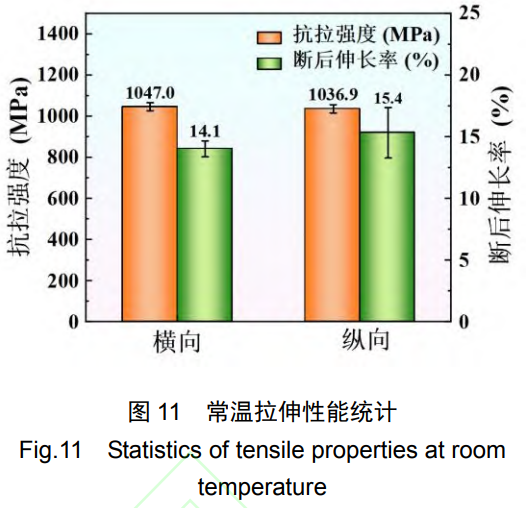

截取橫向和縱向試樣進行常溫拉伸性能測試， 并統計其抗拉強度和斷后伸長率的平均值，如圖11所示.橫向抗拉強度平均值為1047.0 MPa，斷后伸長 率為14.1%.縱向抗拉強度和斷后伸長率平均值分別 為1036.9 MPa和15.4%.與橫向相比，強度輕微降 低，塑性小幅提高.總體而言，試樣具有較高的抗拉 強度和優異的斷后伸長率.

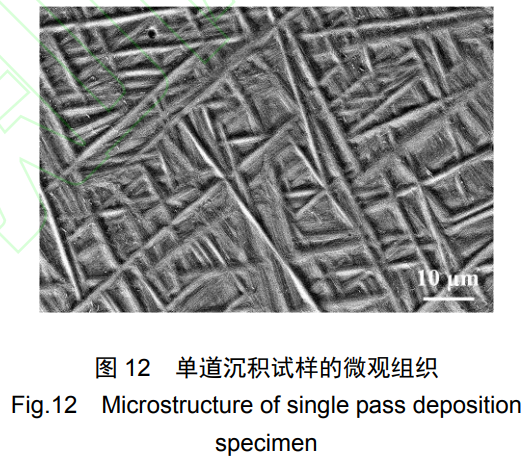

單層單道沉積試樣沉積區的微觀組織如圖12所示.由于冷卻速率較快，且合金中β穩定元素含量 很少，室溫下為網籃狀分布的馬氏體組織.

在后續焊道的熱處理作用下，馬氏體組織發生 分解，轉變?yōu)棣涟鍡l+板條間β相的網籃組織[21].不 同區域的受熱溫度和熱循環次數不同，轉變后的組 織也不同，將其分為基體區和層帶區.基體區微觀組 織如圖13所示，α板條呈互相交錯的網籃狀分布.少量的細長的β相分布在α板條的邊界處，β相的 面積占比僅有3.9%.α板條的平均長度為4.3 μm，平 均寬度為1.2 μm.

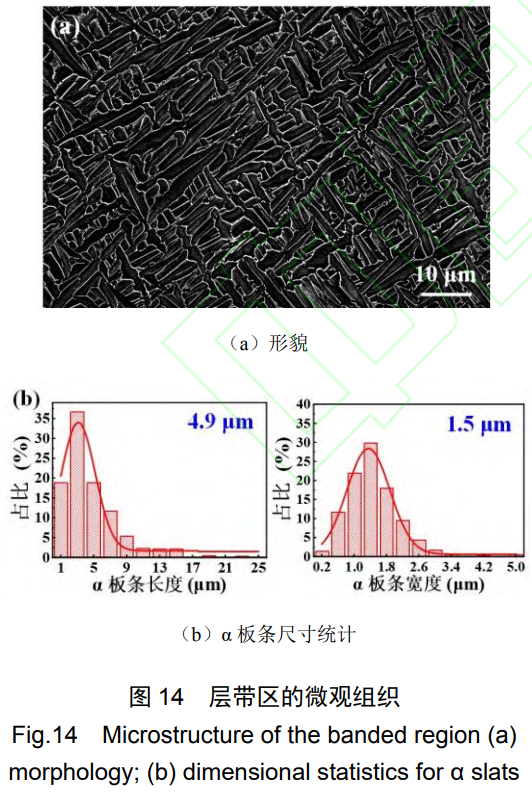

層帶區的微觀組織如圖14所示，β相含量明顯 增加，達到10.1%.且β相在α板條邊界處連續分布， 能夠完整地勾勒出α板條的形狀.此處α板條的平均 長度為4.9 μm，平均寬度為1.5 μm.與基體區相比， 板條長度和寬度有所增大.

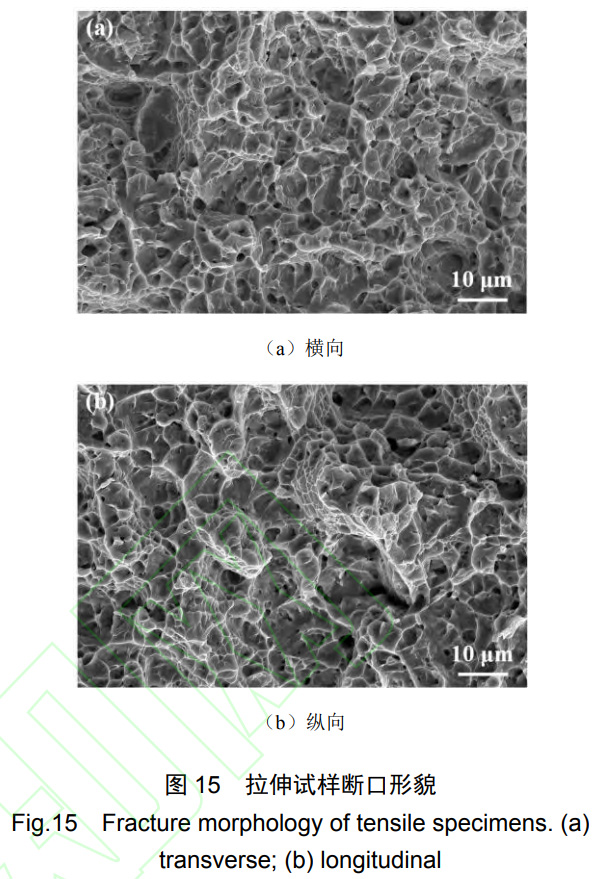

橫向和縱向拉伸試樣的斷口形貌如圖15所示， 均呈現韌窩特征，表明其斷裂模式為微孔聚集型斷 裂，合金具有良好的塑性.合金的優異塑性主要?dú)w因 于馬氏體組織的轉變.轉變后形成的α+β網籃組織， 有利于提高材料的協調變形能力，實現優異的塑性.

3、結論

(1) 在 TIG 電弧熔粉增材制造過程中，施加橫向磁場，能夠使電弧發生偏轉，改變電弧力的分布，顯著抑制粉末飛濺現象.

(2) 通過改變電流可以有效調節焊道的宏觀成形，顯著增大熔寬和熔深，減少球化金屬并使焊道變得更加均勻.

(3) 在電弧作用下，粉末呈現出獨特的熔化過程，經歷了熔滴形成、熔滴長大和熔滴過渡階段.

(4) 多道沉積的墻體試樣的微觀組織為：具有較小尺寸和長徑比的 α 板條+少量板條間 β 相的網籃組織.使合金在具有較高抗拉強度的基礎上，兼具優異的韌性.

參考文獻

[1] LIU G Z, ZHAO Q Y, JIA W J, et al. Damage tolerance performance of high strength and toughness titanium alloys formed by additive manufacturing in aerospace: A review[J]. Review of Materials Research, 2025, 1(1): 100003.

[2] 周亦人,沈自才,齊振一,等.中國航天科技發展對高性能材料的需求[J].材料工程,2021,49(11):41-50.

ZHOU Yiren, SHEN Zicai, QI Zhenyi et al. Demand for high performance materials in development of China’s aerospace science and technology[J]. Journal of Materials Engineering, 2021, 49(11): 41-50.

[3] 黃琪, 高旭, 劉棟, 等. 激光增材修復 Ti60 鈦合金顯微組織及力學性能[J]. 稀有金屬材料與工程, 2024, 53(4): 1058-1064.

HUANG Qi, GAO Xu, LIU Dong, et al. Microstructure and Mechanical Properties of Laser Additive Repaired Ti60 Titanium Alloy[J]. Rare Metal Materials and Engineering, 2024, 53(4): 1058-1064.

[4] WEN T H, FU R, XIAO S H, et al. Temperature-dependent performance and constitutive modeling of additively manufactured Ti600 alloy[J]. Journal of Materials Research and Technology, 2025, 34: 776-784.

[5] BLAKEY-MILNER B, GRADL P, SNEDDEN G, et al. Metal additive manufacturing in aerospace: A review[J]. Materials & Design, 2021, 209: 110008.

[6] 王夢璐, 李占明, 孫曉峰, 等. Inconel 718 合金激光增材修復關鍵工藝優化[J]. 焊接學報, 2024, 45(6): 30-38.

WANG Menglu, LI Zhanming, SUN Xiaofeng, et al. Optimization of key technology of Inconel 718 alloy by laser additive repair . Transactions of the China Welding Institution, 2024, 45(6): 30-38.

[7] 舒宗富, 黃春平, 張耀祖, 等. 激光熔覆 Ti60 合金的工藝參數優化及組織性能研究[J]. 中國激光, 2024, 51(12): 94-104.

SHU Zongfu, HUANG Chunping, ZHANG Yaozu, et al. Process Parameter Optimization and Microstructure and Property Investigation in Laser Cladding of Ti60 Alloy. [J]. Chinese Journal of Lasers, 2024, 51(12): 94-104.

[8] WANG Y H, CHEN X Z, KONOVALOV S V. Additive Manufacturing Based on Welding Arc: A low-Cost Method[J]. Journal of Surface Investigation: X-ray, Synchrotron and Neutron Techniques, 2017, 11(6): 1317-1328.

[9] SRIVASTAVA M, RATHEE S, TIWARI A, et al. Wire arc additive manufacturing of metals: A review on processes, materials and their behaviour[J]. Materials Chemistry and Physics, 2023, 294: 126988.

[10] SANAEI N, FATEMI A. Defects in additive manufactured metals and their effect on fatigue performance: A state-of-the-art review[J]. Progress in Materials Science, 2021, 117: 100724.

[11] LI W L, CHEN Y, CHENG M, et al. Effect of Magnetic Head Shape on Processing of Titanium Alloy Wire by Magnetic Abrasive Finishing[J]. Materials, 2020, 13(6): 1401.

[12] MENG Y F, YU Q X, WU X, et al. Oscillating laser-arc hybrid additive manufacturing of aluminum alloy thin-wall based on synchronous wire-powder feeding[J]. Thin-Walled Structures, 2025, 206: 112665.

[13] KANG K X, LIU Y B, REN H S, et al. A novel magnetic field assisted powder arc additive manufacturing for Ti60 titanium alloy: Method, microstructure and mechanical properties[J]. Additive Manufacturing, 2024, 83: 104065.

[14] 秦子濠, 李湘文, 鄭學軍, 等. 磁控焊縫跟蹤傳感器非對稱縱向磁場下的焊縫識別[J]. 焊接學報, 2023, 44(5): 84-94+134.

QIN Zihao, LI Xiangwen, ZHENG Xuejun, et al. Seam recognition by magnetic control seam tracking sensor under asymmetric longitudinal magnetic field[J]. Transactions of the China Welding Institution, 2023, 44(5): 84-94+134.

[15] XIAO L, FAN D, HUANG J K. Tungsten cathode-arc plasma-weld pool interaction in the magnetically rotated or deflected gas tungsten arc welding configuration[J]. Journal of Manufacturing Processes, 2018, 32: 127-137.

[16] SUN Q J, LI J Z, LIU Y B, et al. Arc characteristics and droplet transfer process in CMT welding with a magnetic field[J]. Journal of Manufacturing Processes, 2018, 32: 48-56.

[17] JIE J C, YUE S P, LIU J, et al. Revealing the mechanisms for the nucleation and formation of equiaxed grains in commercial purity aluminum by fluid-solid coupling induced by a pulsed magnetic field[J]. Acta Materialia, 2021, 208: 116747.

[18] ZHAO R X, CHEN C Y, SHUAI S S, et al. Enhanced mechanical properties of Ti6Al4V alloy fabricated by laser additive manufacturing under static magnetic field[J]. Materials Research Letters, 2022, 10(8): 530-538.

[19] REN P Y, OUYANG Y, MU J R, et al. Metal powder atomization preparation, modification, and reuse for additive manufacturing: A review[J]. Progress in Materials Science, 2025, 152: 101449.

[20] Z?LLER C, ADAMS N A, ADAMI S. Numerical investigation of balling defects in laser-based powder bed fusion of metals with Inconel 718[J]. Additive Manufacturing, 2023, 73: 103658.

[21] XU W, BRANDT M, SUN S, et al. Additive manufacturing of strong and ductile Ti–6Al–4V by selective laser melting via in situ martensite decomposition[J]. Acta Materialia, 2015, 85: 74-84.
